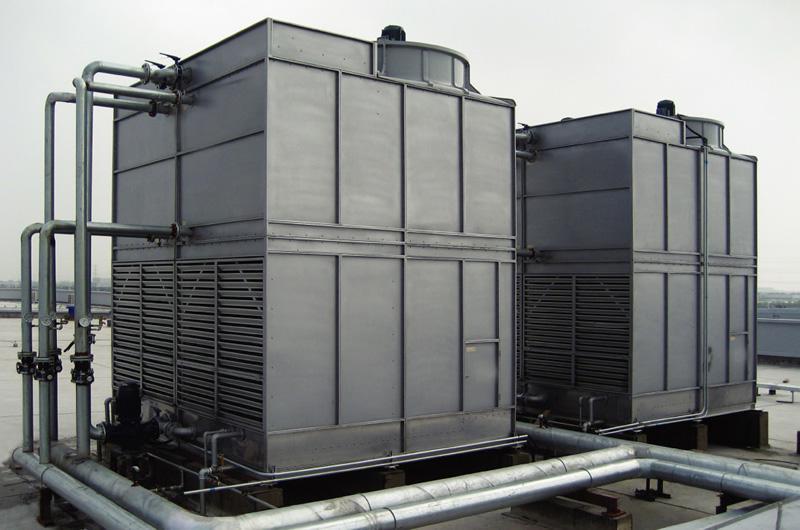

工业型方形逆流式冷却塔

工业型方形逆流式冷却塔电机采用优质低噪声、高效率、全封闭式冷却塔专用电机，Y系列户防爆型电机，现场操作柱防爆型。防护等级IP55,绝缘等级F级、防爆等级EXdIIBT4、电压380V,75KW。具有节能、高效、耐高温、震动小、使用寿命长等优点。

工业型方形逆流式冷却塔syx欧洲杯买球赛的app

1、电机syx欧洲杯买球赛的app
电机采用优质低噪声、高效率、全封闭式冷却塔专用电机，Y系列户防爆型电机，现场操作柱防爆型。防护等级IP55,绝缘等级F级、防爆等级EXdIIBT4、电压380V,75KW。具有节能、高效、耐高温、震动小、使用寿命长等优点。电机安装形式为卧式，在电机的上部装有防雨罩。syx欧洲杯买球赛的app
2、风机syx欧洲杯买球赛的app
风机采用中空机翼型玻璃钢叶片，风机出厂前进行平衡实验，φ6,风量12*105 m³/h,风机传动轴设有保护装置。该风机具有塔机匹配合理、风量大、效率高、噪声小，运转平稳、风速均匀、寿命长、耐腐蚀等优点。syx欧洲杯买球赛的app
3、减速机syx欧洲杯买球赛的app
减速器采用冷却塔专用减速器，减速机油位在风筒外，以便于油位监视。其运转平稳、效率高、噪音小、温升低、寿命长、润滑可靠、检修方便。syx欧洲杯买球赛的app
a.轮毂结构syx欧洲杯买球赛的app
轮毂结构采用双夹板型式。该结构刚性好、机械强高、定位容易、便于拆装，保证syx欧洲杯买球赛的app
  运行安全。syx欧洲杯买球赛的app
b.高强度轻质材料的固定座syx欧洲杯买球赛的app
固定座经科学的受力分析和计算，选用，经高新技术一次成形加工工艺成形，达到重量轻、耐腐蚀、经专门模具加工保证尺寸要求。syx欧洲杯买球赛的app
c.防腐处理syx欧洲杯买球赛的app
上下夹板表面经热镀锌处理。高强度螺栓采用日本技术进行防腐处理。固定座为高强度铝合金材料并在其表面再加一层防腐处理。syx欧洲杯买球赛的app

syx欧洲杯买球赛的app
d.优点syx欧洲杯买球赛的app
1.轮毂整体刚性好syx欧洲杯买球赛的app
2.重量轻syx欧洲杯买球赛的app
3.互换性好syx欧洲杯买球赛的app
4.转动惯量小syx欧洲杯买球赛的app
5.防腐能力强syx欧洲杯买球赛的app
6.安装、维护方便，运行平稳可靠。syx欧洲杯买球赛的app
传动轴---碳钢传动轴syx欧洲杯买球赛的app
LF型风机采用碳钢传动轴syx欧洲杯买球赛的app
在减速器和电机之间不需要任何支撑，不需要过渡轴承座，安装和维护都方便。我厂与高等院校合作，对传动轴进行了模拟试验，确定了精确的设计计算公式，确保联轴器在安全范围内可靠运行。syx欧洲杯买球赛的app
a.消除均化传动轴的残余应力。在加工过程的后期，合理均化传动轴的残余应力，保证传动轴在工作状态下其几何形状的稳定，从而使传动轴能长期可靠安全地运转。syx欧洲杯买球赛的app
b.特殊半联轴器结构。syx欧洲杯买球赛的app
c.该件在出厂前，经过严格的动平衡调整，保证其运转可靠安全。     syx欧洲杯买球赛的app
齿轮箱syx欧洲杯买球赛的app
齿轮箱由二级齿轮减速传动，采用螺旋伞齿轮副和斜齿轮副相结合的传动体系，具有结构紧凑，传动功率大，运转平稳可靠，低噪声等特性。优化设计的传动结构，特别是传动比和传动载荷的合理分布，使每只齿轮的运行达到最佳状态。齿轮的材料为优质合金钢，经过计算机控制动态碳势变化的渗碳炉进行热处理，使齿轮具有很好的机械性能，在齿轮表面和心部均得到理想的碳浓度及深度，齿面硬度分布均匀，硬度梯度平缓，有效硬化层达到设计要求，从而使齿轮的承载能力大大提高，保证了较高的抗磨性和抗冲击能力。syx欧洲杯买球赛的app
HSRL系列减速机系垂直、平行轴减速机，即一级螺伞齿轮传动加一级平行轴齿轮传动。原理如图一所示。syx欧洲杯买球赛的app
HSRL系列减速机设计制造符合CTI标准中指定使用的AGMA标准，同时即为ISO国际标准。制造精度符合GB10095标准要求，并按GB3480标准进行校合，（减速机使用系数按照KA=2选取）安全性较前系列提高50％。syx欧洲杯买球赛的app
HSRL系列是我厂最新一代产品，既凝聚着我厂十多年的风机制造经验，也借鉴了国内外的先进经验，并采用了全新的设计理念和设计方法：syx欧洲杯买球赛的app
（1）低振动设计syx欧洲杯买球赛的app
*通过增大轴承间跨度降低输出轴部分的振动syx欧洲杯买球赛的app
*对称性的安排叶轮支撑表面，提高减速机的稳定性syx欧洲杯买球赛的app
*对称性的安排下支撑表面以平衡载荷、降低振动syx欧洲杯买球赛的app
*使用具有更高承载能力的轴承以提高稳定的承载能力syx欧洲杯买球赛的app
*通过有限元分析，最大限度的降低减速机的不平衡性syx欧洲杯买球赛的app
（2）高质量的齿轮箱体syx欧洲杯买球赛的app
*采用国际上通用，国内同行业率先采用的树脂砂工艺，表面平滑光洁美观。syx欧洲杯买球赛的app
*内腔油道同样光洁，避免了石英砂铸件不可避免的泥砂带入箱体内。syx欧洲杯买球赛的app
*齿轮箱的刚度大大提高，保证最佳啮合。syx欧洲杯买球赛的app
（3）更高的冷却效率syx欧洲杯买球赛的app
*增大箱体的散热面积已获得更好的散热性能syx欧洲杯买球赛的app
*新的冷却风扇设计使空气流量增加3倍（根据需要配置）syx欧洲杯买球赛的app
*提高冷却风扇的位置获得更好的气流效果syx欧洲杯买球赛的app
*可根据需要内设冷却系统syx欧洲杯买球赛的app
（4）简单的润滑系统，环保的密封设计syx欧洲杯买球赛的app
*标准的飞溅润滑（可以添加油泵），动密封不可能泄漏syx欧洲杯买球赛的app
（5）低噪声设计syx欧洲杯买球赛的app
*通过模态分析避免共振syx欧洲杯买球赛的app
*提高材料刚度保证齿轮的最佳啮合状态syx欧洲杯买球赛的app
（6）增大润滑油的更换周期syx欧洲杯买球赛的app
*设计更大储油能力syx欧洲杯买球赛的app
*良好的空冷性能降低润滑油的工作温度syx欧洲杯买球赛的app
（7）阻止反向旋转syx欧洲杯买球赛的app
*可以根据用户需要安装逆止器syx欧洲杯买球赛的app
（8）方便的齿轮箱检查盖syx欧洲杯买球赛的app
*对齿轮箱内部进行检查时不需要清除润滑油syx欧洲杯买球赛的app
（9）防水防尘结构syx欧洲杯买球赛的app
*设计结构有效的阻止水和灰尘的侵入syx欧洲杯买球赛的app
（10）可靠的使用寿命syx欧洲杯买球赛的app
轴、轴承及齿轮按lg10基本额定寿命100000小时设计选取syx欧洲杯买球赛的app
轴和齿轮采用渗碳、淬火、磨齿工艺，齿面硬度HRC58±4syx欧洲杯买球赛的app
轴采用42CrMn，齿轮、齿轴采用20CrMnTi。（以上材料也可以根据用户要求选取）syx欧洲杯买球赛的app
（11）使用本减速机的一些注意事项syx欧洲杯买球赛的app
*减速机工作环境温度为45℃，发热的最高油池温度90℃。根据实际情况，环境温度高于38℃须用冷却设施（风冷或水冷）；低于0℃须采用预加热措施。syx欧洲杯买球赛的app
*减速机可满载起动(开车瞬时转动负载200%)syx欧洲杯买球赛的app
*减速机暂停工作后，须定期（每星期）开机运转数分钟，以使内部各部分  保持润滑及机体内表面防腐。syx欧洲杯买球赛的app
