无填料喷雾式密闭式冷却塔配件
.jpg)

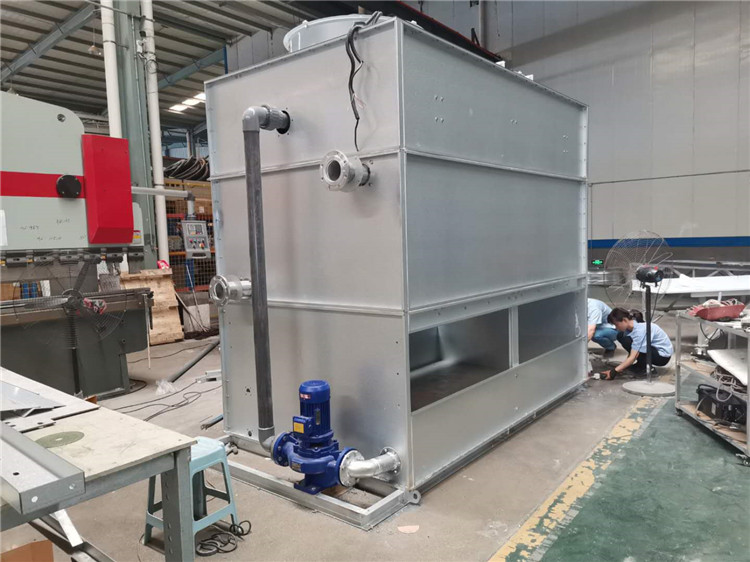

无填料喷雾式密闭式冷却塔配件
无填料喷雾式密闭式冷却塔配件包括：闭式循环喷水系统及布水装置、布水器、配水管、自动给水管、排污管(含排污阀)、集水池等。
无填料密闭式冷却塔配件的选型与安装，运行原理是:通过风机将空气压入塔体内部与水进行热交换。由于水蒸发的吸热作用,在通风机的作用下,冷气被强制从排管(或外壁)中排出。
.jpg)
无填料喷雾式密闭式冷却塔配件的安装步骤如下:
1、首先检查各部分螺栓是否紧固。
2、检查电机接线是否正确可靠。3.检查水泵及布水管路连接是否正确无误
4、按要求做好基础垫层
5、按图示位置放好进出水管
6、将配好的pvc波片按顺序放入槽内
7、装好进水管
8、装上溢水管
9、装上出水管10、接上电控柜电源开关1
1、打开控制柜面板电源按钮1
2、按下自动启闭按钮启动循环水泵1
3、循环水泵达到正常转速1
4、循环水泵工作1
5、20分钟后关闭所有阀门1
6、待系统压力平衡后再开启闸阀1
7、调节水量至所需1
8、停机1
9、清洗水池20、2小时后再次开机2
1、2小时后再次关机
2、注意事项
1、本设备必须安装在通风良好的地方。
2、为防止杂物落入水箱内请使用塑料防护罩加以保护
3、严禁在水泵吸水口附近及电控箱附近放置易燃易爆物品
4、定期清理水池内的漂浮物以免影响水质和造成堵塞
5、如发现故障及时通知本公司维修人员检修
6、本机采用变频调速电机控制噪音低且省电
7、本产品可全年365天不停机连续工作
|
概 况
|
适用系统
|
封闭循环系统
|
||
|
盘管内液体种类
|
软化水/乙二醇或其它防冻液
|
|||
|
进盘管液体温度
|
55
|
℃
|
||
|
出盘管液体温度
|
35
|
℃
|
||
|
外界湿球温度
|
24
|
℃
|
||
|
大气压强
|
99.4
|
Kpa
|
||
|
处理液体流量
|
318
|
m3/h
|
||
|
散热能力
|
6500000
|
Kcal
|
||
|
盘管扬程
|
≥8
|
m
|
||
|
外形尺寸
|
3.87m
|
满足现场布置要求
|
||
|
9.60m
|
||||
|
3.90m
|
||||
|
自重
|
15400
|
kg
|
||
|
最大部件重量
|
14500
|
kg
|
||
|
运行重
|
24400
|
kg
|
||
|
噪声
|
63.0
|
dB(A)
|
||
|
动
力
部
件
|
风机型式
|
空间扭曲型轴流式抽风机
|
||
|
风机直径/叶片数
|
Φ2100/4片
|
|||
|
风机材质
|
铝合金
|
|||
|
风机转速
|
480
|
rpm
|
||
|
总风量
|
340000
|
m3/h
|
||
|
电机功率
|
4×5.5
|
kw
|
||
|
电机极数
|
4
|
极
|
||
|
电机电流
|
4×14.4
|
A
|
||
|
电机电源
|
380V/3Φ/50Hz
|
|||
|
电机防护/绝缘等级
|
IP55
|
|||
|
电机防护等级
|
F
|
级
|
||
|
传动方式
|
皮带传动
|
|||
|
接管管径
|
冷却水进水管径
|
4×DN125
|
||
|
冷却水出水管径
|
4×DN125
|
|||
|
集水盆满水管径
|
2×DN40
|
|||
|
集水盆排污管径
|
4×DN40
|
|||
|
集水盆自动补水管径
|
2×DN25
|
|||
|
集水盆手动补水管径
|
2×DN25
|
|||
|
喷淋冷却水
|
喷淋冷却水水质
|
自来水
|
||
|
喷淋冷却水气对流方式
|
横流式
|
|||
|
|
|
|||
|
喷淋冷却水布水模式
|
进口喷头
|
|||
|
喷头特性
|
大口径、极低水压实现实心圆锥布水
|
|||
|
喷头材质
|
PP
|
|||
|
填料型号
|
斜折波
|
|||
|
喷淋冷却水
|
填料特性
|
集导风、散热、收水为一体，气流阻力小，收水效率高
|
||
|
填料材质/成型方式
|
改性阻燃PVC平片经真空吸塑成型
|
|||
|
收水器（盘管部位）
|
全密闭式自带收水器型
|
|||
|
喷淋水流量
|
180
|
m3/h
|
||
|
喷淋水蒸发量
|
5.1
|
m3/h
|
||
|
喷淋水泵型号
|
KQW100/150-1.5/4
|
|||
|
喷淋水泵电机功率
|
4×1.5
|
kw
|
||
|
喷淋水泵电机电源
|
380V/3Φ/50Hz
|
|||
|
水泵电机防护/绝缘等级
|
IP55/ F级
|
|||
|
塔体结构材质
|
盘管
|
脱氧磷铜管
|
||
|
结构支架
|
热镀锌钢
|
|||
|
侧板
|
玻璃钢 FRP
|
|||
|
风筒
|
玻璃钢 FRP
|
|||
|
播水盆
|
玻璃钢 FRP
|
|||
|
集水盆
|
玻璃钢 FRP
|
|||
|
连接螺栓
|
镀锌钢
|
|||
无填料喷雾式密闭式冷却塔当风机停止运转后或者停电时,风扇马达会自动停止转动。此时风机的进风量就是开动风扇所需的风量;当风机开始运转时(电动机带动风叶转动),风扇马达就会带动风叶旋转。由于离心力的作用,使空气形成一股螺旋状的气流通过管道内的喉部喷出。同时这一股股小型的轴流风不断地由上而下地流过装有填料的冷却通道内表面上以蒸发传热的湿球温度较高的水层表面上的水滴并带走热量从而达到降温的目的。因此该种类型的冷却塔的降温效果明显、能耗少、噪声低、使用寿命长等特点深受广大用户的青睐!
