北京蒸发式冷凝器结构是怎样的？

北京蒸发式冷凝器的结构是怎样的？ kvH欧洲杯买球赛的app

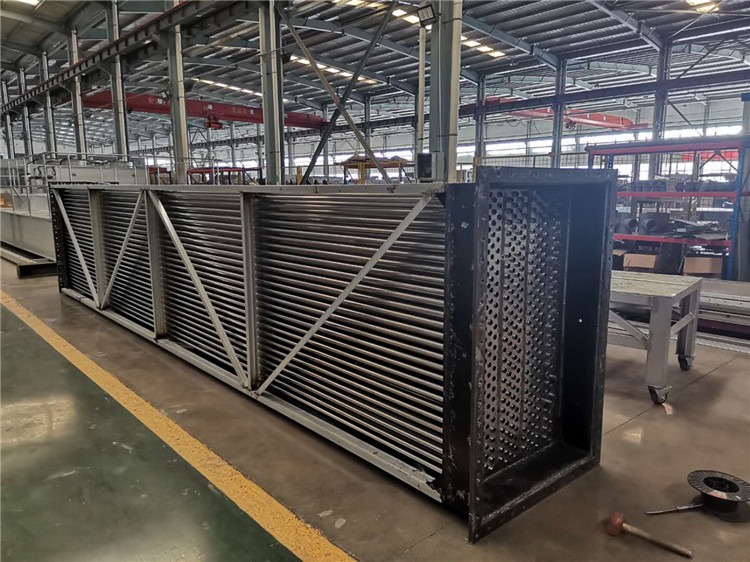

北京蒸发式冷凝器结构。它为一个薄钢板箱体，箱内装设几组翅片管或蛇形管，箱体的顶部或侧面装有风机，在管组上配有喷水装置。蒸发器工作时，氨蒸汽从蛇形管的上部进入，喷水装置对蛇形管外壁喷水，使管上的水迅速蒸发，由于风机强力通风，将管内氨蒸汽冷凝所放出的热量被水的蒸发和流动的空气带走，管内的气体氨蒸汽冷凝后变成液体从下部流出。kvH欧洲杯买球赛的app

喷水装置上面装有挡水板，阻挡被空气带出的水滴，使未蒸发的喷淋水落入下面的水池中。水池中的浮球阀可调节补充水量，使之保持在一定的水位。kvH欧洲杯买球赛的app

北京蒸发式冷凝器的通风设备可以安装在箱体顶上，也可以安装在箱体的侧面下方。安装在侧面的称侧置式，它的优点是电动机不会受潮。安装在顶部的称顶置式，它的优点是箱体内保持负压，因而水的蒸发温度较低，可使制冷剂的冷凝温度稍有降低，但由于夹带水滴的空气必须流经风机，容易使风机受潮腐蚀和烧毁。kvH欧洲杯买球赛的app

1.水泵2.鼓风机3.出气管4.进液管5.冷凝管6.喷嘴7.挡水栅8.浮子kvH欧洲杯买球赛的app

蒸发式冷凝器补水量:蒸发式冷凝器的水耗kvH欧洲杯买球赛的app

kvH欧洲杯买球赛的app

北京蒸发式冷凝器不仅是用来冷却介质的还能冷凝气体介质。kvH欧洲杯买球赛的app

蒸发换热是靠水的蒸发带走热量的。kvH欧洲杯买球赛的app

简单来算可能不精确但很实用。kvH欧洲杯买球赛的app

知道你蒸发式冷凝器的实际热量(注意不是标准热量)。kvH欧洲杯买球赛的app

然后1公斤水蒸发带走的热量是（会有偏差），二者相除，得出来每秒钟设备的耗水量。由于在蒸发换热时空气靠显然会带走一部分热量，需要将他减掉'一般为蒸发水量的百分之十五左右。kvH欧洲杯买球赛的app

再考虑平时的飘逸和排污在增加百分之五左右即可kvH欧洲杯买球赛的app

北京蒸发式冷凝器补水量:蒸发式冷凝器面积平方米,需要配多大的循环水泵kvH欧洲杯买球赛的app

对于蒸发式冷凝器，单位面积需水量约为0.~0.3/h。保守一些，取大值0.02，所以.02=3。kvH欧洲杯买球赛的app

所配循环水泵的流量约为3/h，至于扬程需要按照具体的情况确定，如蒸发器进水口高度，管路的弯头数量等。kvH欧洲杯买球赛的app

北京蒸发式冷凝器结构是怎样的？则是制冷系统冷却水重复利用的关键设备。山东北斗制冷介绍，蒸发式冷凝器省去了冷却水在冷凝器中显热传递阶段，使冷凝温度更接近空气的湿球温度，其冷凝温度可比冷却塔、水冷式冷凝器系统低3～5℃，这可大大降低压缩机的功耗，其循环水用量减少只有凉水塔的三分之一左右，kvH欧洲杯买球赛的app
